24V litiumbatteriladdare: Spänningsinställningar och smarta funktioner

Det direkta svaret: Vilka inställningar och specifikationer definierar en 24V litiumbatteriladdare

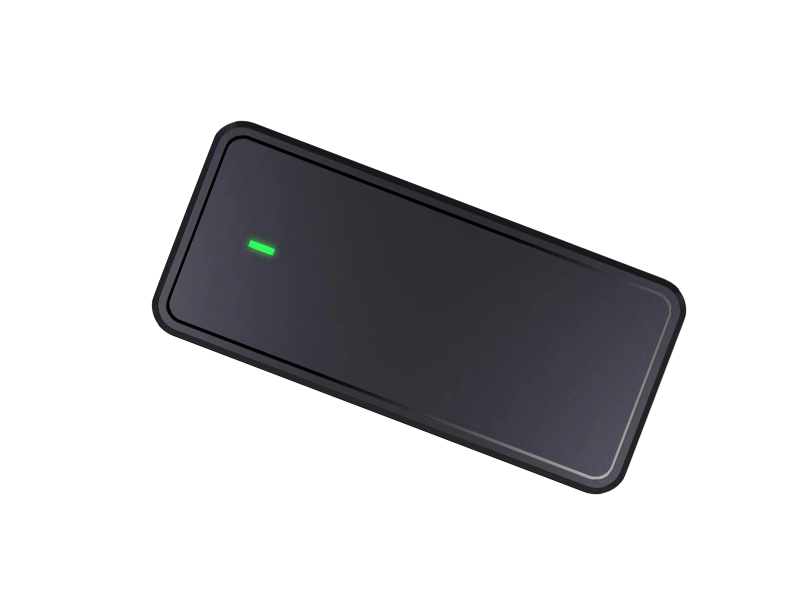

En 24V litiumbatteriladdare är inte ett generiskt nätaggregat. Det är en precisionsenhet som måste leverera en specifik laddningsprofil som kallas konstant ström/konstant spänning (CC/CV). För ett standard 24V LiFePO4-batteri måste laddaren mata ut en absorptionsspänning mellan 28,8V och 29,2V och en flytspänning runt 27,6V . Laddningsströmmen bör vanligtvis ställas in mellan 10 % och 30 % av batteriets amperetimmar (Ah) klassificering (t.ex. laddas ett 100 Ah batteri optimalt vid 20A). Att använda en laddare avsedd för blysyrakemi kommer att skada ett litiumbatteri permanent eftersom blysyraladdare använder felaktiga spänningströsklar och desulfateringslägen som är inkompatibla med litiumceller.

Förstå spänningskrav: varför 29,2V är viktigt

Ett nominellt 24V litiumbatteri är konstruerat med 8 celler i serie (8S-konfiguration). Varje LiFePO4-cell har en nominell spänning på 3,2V och en säker laddningsgräns på 3,65V. Att multiplicera detta med 8 celler ger den kritiska övre gränsen på 29,2V . Om en laddare trycker paketet över denna tröskel, måste Battery Management System (BMS) ingripa för att koppla bort kretsen för att förhindra celluppblåsthet eller termisk rusning. Omvänt, om laddaren stannar vid endast 28,0V, kommer batteriet aldrig att nå full kapacitet, vilket lämnar betydande energilagring oanvänd. Det är därför 24V litiumbatteriladdare modeller med spänningsnoggrannhet på plus eller minus 0,5 procent eller bättre är viktiga för  cykellivslängden över 4 000 laddningar.

Laddningsström och hastighet: balanserar tid mot livslängd

Laddströmmen har en direkt inverkan på hur snabbt batteriet fylls och hur mycket värme som genereras under processen. Branschstandarden för en sund balans tar betalt kl 0,2C till 0,3C (där C representerar batterikapaciteten). Tabellen nedan illustrerar förhållandet mellan batteristorlek, rekommenderad ström och beräknad full laddningstid från 20 procents laddningstillstånd:

Medan högfrekvensladdare kan trycka 30A eller mer för snabbladdning bör användarna vara medvetna om att konsekvent laddning med högsta tillåtna hastighet (ofta 0,5C eller högre) genererar ytterligare intern värme. Denna värme påskyndar elektrolytnedbrytningen och kan minska det totala antalet tillgängliga urladdningscykler under batteriets livslängd. För dagligt bruk ger en måttlig 20A-laddare ofta den bästa kompromissen mellan hastighet och värmehantering för ett standardbatteri på 100Ah.

Viktiga säkerhetsfunktioner i en litiumspecifik laddare

En ordentlig 24V litiumbatteriladdare innehåller flera lager av elektriskt skydd som generiska strömomvandlare saknar. Den kritiska egenskapen är CC/CV-algoritm , vilket förhindrar att spänningen ökar när batteriet närmar sig kapacitet. Andra icke förhandlingsbara säkerhetselement inkluderar:

• 0V aktiverings- eller förladdningsläge: Denna funktion väcker försiktigt ett batteri vars BMS har stängts av på grund av djupurladdning. Den applicerar en mycket låg droppström för att få tillbaka spänningen till ett säkert driftfönster innan den kopplar in full effekt.
• Skydd mot omvänd polaritet: En krets som förhindrar strömflöde om de positiva och negativa klämmorna av misstag kopplas bakåt. Detta skyddar laddarens interna MOSFETs och batteriets BMS från omedelbar kortslutningsskada.
• Temperaturkompensation och avstängning: Laddar en litiumcell nedan 0 grader Celsius (32 grader Fahrenheit) orsakar metallisk litiumplätering som permanent minskar kapaciteten. Smarta laddare använder termistorer för att känna av omgivnings- eller batteritemperatur och kommer att fördröja laddningen tills förhållandena är säkra.

Högfrekventa kontra traditionella laddare: effektivitet och portabilitet

Moderna laddare förlitar sig i allt högre grad på högfrekvent switch-mode-teknik snarare än tunga, linjära transformatorer. En högfrekvent 24V litiumbatteriladdare omvandlar växelström vid hastigheter över 50 kHz, vilket möjliggör betydligt mindre och lättare transformatorer. Effektivitetsvinsterna är mätbara: högfrekvensladdare uppnår vanligtvis 90 procent till 94 procent effektivitet , medan äldre linjära konstruktioner kan fungera med endast 60 procent till 70 procent effektivitet. Denna minskade energiförlust leder till mindre värmeproduktion och lägre elförbrukning per laddningscykel. Den kompakta storleken gör också dessa enheter mycket mer lämpade för mobila applikationer i båtar, husbilar och off-grid solcellsinstallationer där utrymme och vikt är begränsad.

Applikationsspecifika överväganden för val av laddare

Den avsedda miljön för batteriet dikterar laddarens hållbarhet. Följande användningsfall kräver specifika designattribut:

• Marina och RV-applikationer: Laddare måste ha en hög Ingress Protection (IP) klassificering som t.ex IP65 eller IP67 . Denna certifiering säkerställer att enheten är tätad mot inträngning av damm och skyddad från lågtrycksvattenstrålar eller tillfällig nedsänkning. Korrosionsbeständiga terminaler är också nödvändiga för saltvattenmiljöer.
• Solenergilagring: Medan en AC-DC 24V litiumbatteriladdare används för reservladdning av nätet, måste den primära laddningsregulatorn i en solcell vara en MPPT-enhet (Maximum Power Point Tracking) med en dedikerad LiFePO4-spänningsprofil. PWM-styrenheter saknar den spänningsprecision som behövs för litiumbanker och bör undvikas.
• Elektrisk rörlighet (skotrar, golfbilar): Inbyggda laddare med robust vibrationsmotstånd och automatisk avstängning är avgörande. En 20A-laddare kan helt fylla på ett 100Ah golfbilsbatteri på ungefär 5 timmar , vilket avsevärt minskar stilleståndstiden jämfört med enheter med lägre strömstyrka.

Bästa metoder för att förlänga batteriets livslängd

Interaktionen mellan 24V litiumbatteriladdaren och användarens vanor bestämmer livslängden för energilagringssystemet. Att följa tre grundläggande praxis kommer att förhindra att kapaciteten försvinner i förtid:

1. Undvik full mättnad för lagring: Lämna inte batteriet anslutet till laddaren på obestämd tid vid 29,2V. När laddningsindikatorn visar att den är klar (strömmen sjunker under 0,05C), koppla ur laddaren. För långtidsförvaring som överstiger 30 dagar bör batteriet vara delvis urladdat till a 50 procent till 60 procents laddningstillstånd (ungefär 26,4V till 26,8V) för att minimera belastningen på katodmaterialet.
2. Övervaka laddningströskeln: Litiumjärnfosfatbatterier har ingen minneseffekt, men de bryts ned snabbare när de är helt tömda. Initierar en laddningscykel när kapaciteten sjunker till 20 till 30 procent kvar ger mer total livslängds energigenomströmning jämfört med att upprepade gånger slå lågspänningsbrytaren.
3. Underhåll firmware och anslutningar: För laddare med smarta funktioner kan firmwareuppdateringar förfina laddningsalgoritmerna för bättre cellbalansering. Dessutom skapar lösa ringterminaler eller korroderade Anderson-kontakter motstånd som lurar laddaren att tro att spänningen är högre än den faktiska cellspänningen, vilket resulterar i kronisk underladdning.

Genom att para ihop batteriet med en korrekt specificerad 24V litiumbatteriladdare och observera dessa driftsgränser kan användare på ett tillförlitligt sätt uppnå den nominella livslängden på 3 000 till 5 000 cykler som LiFePO4-teknologin är känd för.
